2、电感精度：±20%
3、电阻精度：±10%
4、温升：<80℃Max (额定电流，二相通电)
5、工作环境温度：-20 ˜ +50℃（无结冰）
6、绝缘电阻：100MΩ
min. 500VDC
7、可非标定制
15920081001
命名规则
|
24E55-50BS1202-100-B □□ |
|
|
命名段 |
含义 |
|
24 |
电机外径60mm |
|
E |
E 外部驱动式 N 贯通轴式 C贯通-固定轴式 |
|
55 |
机身长度55mm |
|
50 |
额定电流5.0A |
|
BS1202 |
BS1202代表 丝杆直径12mm，导程2mm |
|
100 |
丝杆长度 100mm |
|
B |
A:消隙螺母; B:刹车; C:编码器 |
|
□□ |
非标参数 |
技术参数(手机浏览时，可左右滑动表格）
|
电机规格 ( Model) |
机身长度 (mm) |
相电流 (A) |
相 电 阻 (Ω) |
相电感 (mH) |
转动惯量 (g.c㎡) |
重量 Kg |
适配驱动器 (推荐型号) |
|
24 |
55 |
5.0 |
0.42 |
1.3 |
340 |
0.76 |
SD-545R |
|
24 |
75 |
5.0 |
0.57 |
1.98 |
590 |
1.00 |
SD-545R |
★ 以上产品为代表性产品，派生产品可根据客户要求制作。

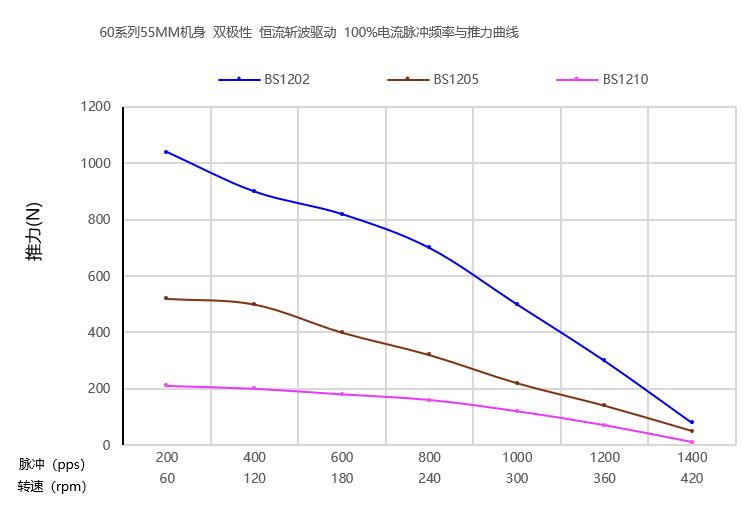

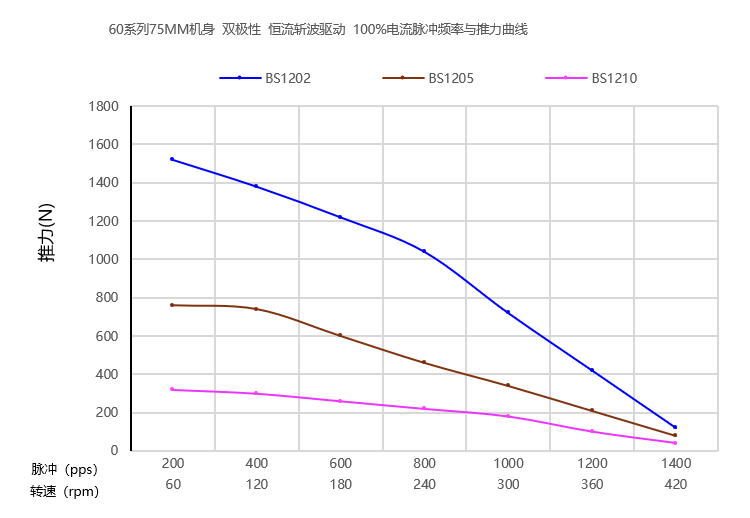

动态力矩曲线
★测试条件：恒流驱动，无加速度，2细分，驱动电压40V。

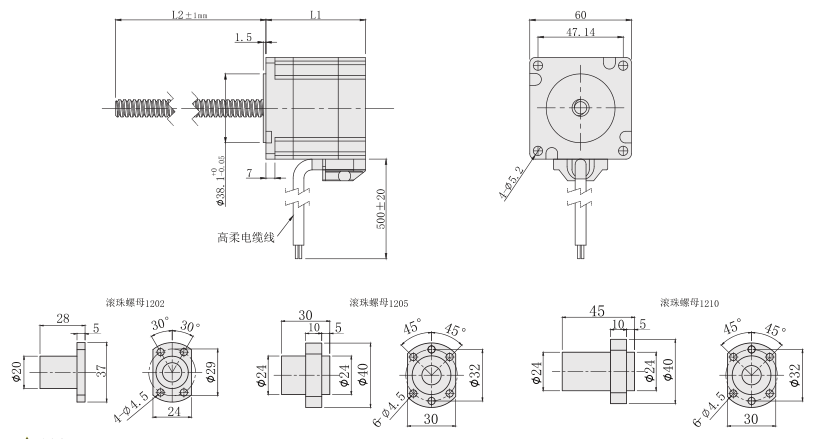

外形尺寸图（单位：mm）
★本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部；
★加配断电刹车、编码器。
