2、电感精度：±20%
3、电阻精度：±10%
4、温升：<80℃Max (额定电流，二相通电)
5、工作环境温度：-20 ˜ +50℃（无结冰）
6、绝缘电阻：100MΩ
min. 500VDC
7、螺母材料：带自润滑材料的特种工程塑料
15920081001
命名规则
|
17C34-15-6.35-1.27-100 □□ |
|
|
命名段 |
含义 |
|
17 |
电机外径42mm |
|
C |
固定轴式 |
|
34 |
机身长度34mm |
|
15 |
额定电流1.5A |
|
6.35 |
丝杆直径6.35mm |
|
1.27 |
导程1.27mm |
|
100 |
丝杆长度 100mm |
|
□□ |
非标标识 |
技术参数(手机浏览时，可左右滑动表格）
|
电机 规格 |
机身长(mm) |
相电流 (A) |
相电阻 (Ω) |
相电感 (mH) |
转动惯量 (g.c㎡) |
重量 Kg |
适配驱动器 (推荐型号) |
|
17 |
34 |
1.5 |
1.8 |
2.8 |
35 |
0.25 |
SD-422R |
|
17 |
40 |
1.5 |
2.2 |
4.6 |
55 |
0.29 |
SD-422R |
|
17 |
48 |
2.5 |
0.8 |
1.8 |
70 |
0.39 |
SD-422R |
|
17 |
60 |
2.5 |
1.0 |
2.8 |
105 |
0.45 |
SD-422R |
★ 推荐驱动器是脉冲型，金诺豪科技还可以为客户提供以下驱动：
★总线型步进驱动器、★IO控制、★电位器调速。
|

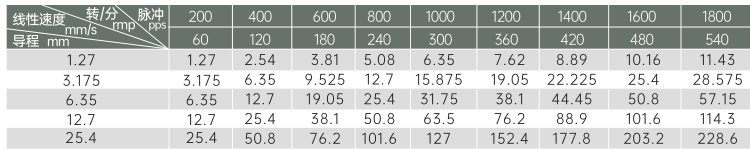

直线丝杆(mm) |
导程(mm) |
步长(mm) |
断电自锁力(N) |
|
6.35 |
1.27 |
0.00635 |
150 |
|
3.175 |
0.015875 |
40 |
|
|
6.35 |
0.03175 |
15 |
|
|
12.7 |
0.0635 |
3 |
|
|
25.4 |
0.127 |
0 |

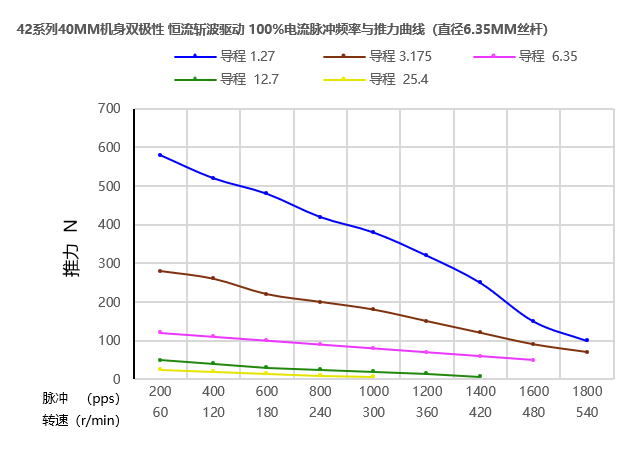

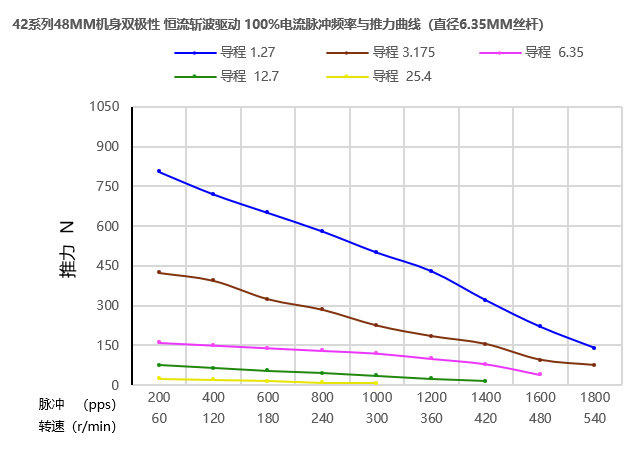

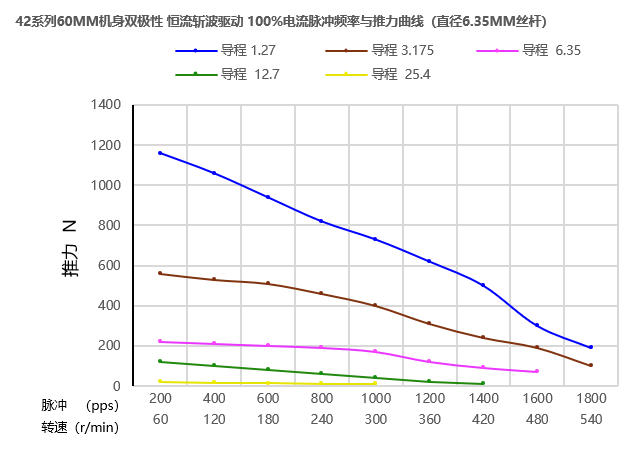

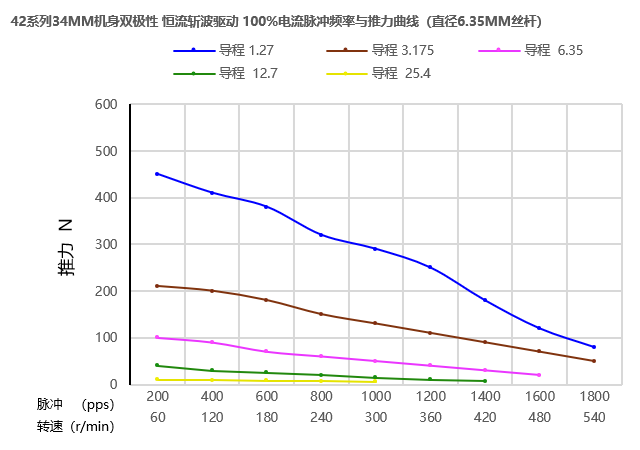

动态力矩曲线
★测试条件：恒流驱动，无加速度，2细分，驱动电压24V。

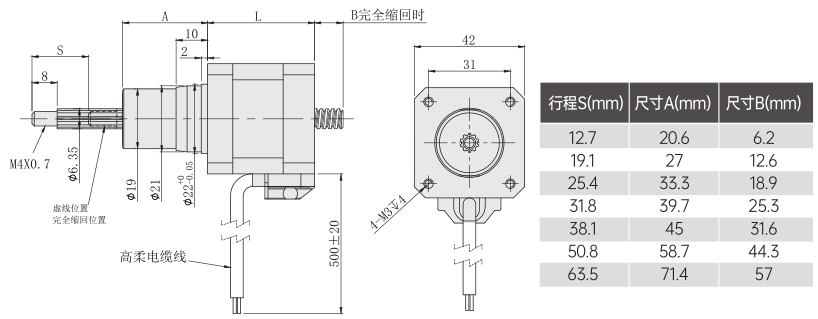

外形尺寸图（单位：mm）
★本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部。
